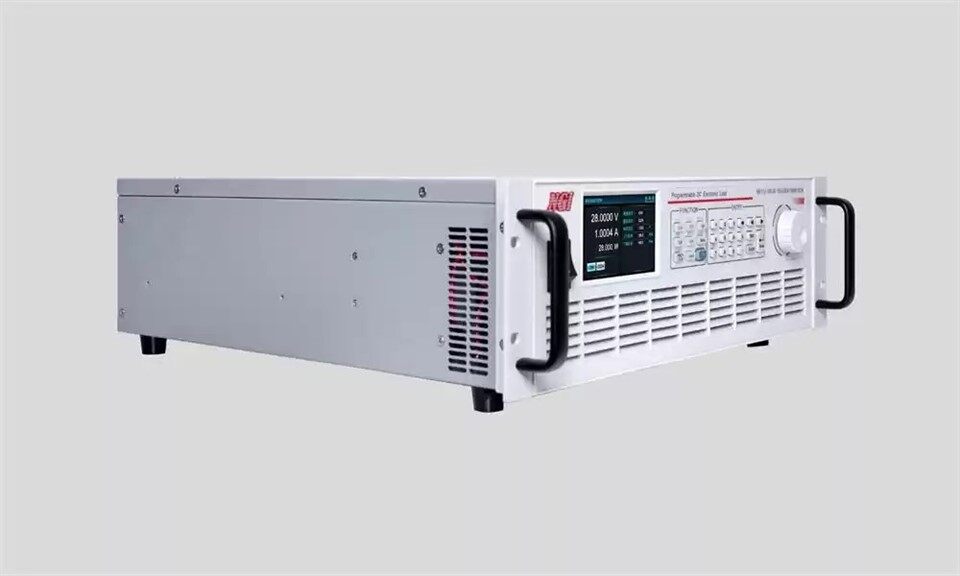

Hlavné vlastnosti
● Rozsah napätia: {{0}} ~ 8 0 v/0 ~ 150V/0 ~ 600V
● Aktuálny rozsah: 0 ~ 120a

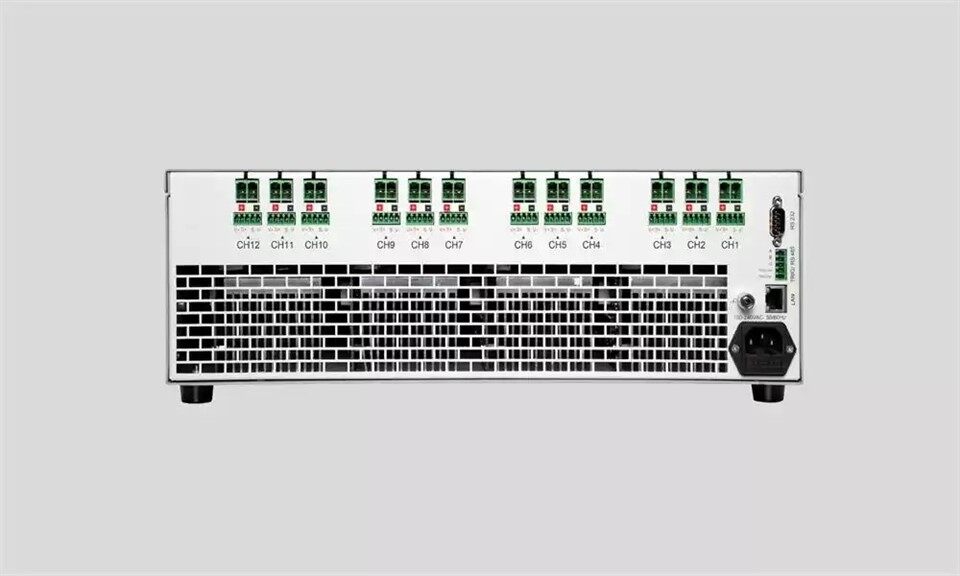

● Vysoká integrácia, jedno zariadenie až do 12 kanálov
● Rozsah dvojitého merania pre CC, CV, CP, CR režim
● 8 Druhy testovacieho režimu: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC
● Test zaťaženia efektu, dynamické zametanie, meranie času, test vybíjania
● Podporná funkcia simulácie LED svetla
● Testovací režim OCP/OVP/OPP
● Sekvencia (SEQ) Test, Auto Test, Von/VOFF, simulácia skratu
● Komunikačné rozhrania: LAN, RS232, RS485
Aplikačné polia
● Test s nízkym napájaním, ako je napájanie AC/DC, prevodník DC/DC, LED energia, komunikačná sila atď.
● Test kabelového zväzku automobilov, konektora, poistky, relé, BEC (elektrické centrum autobusu)
● Vypúšťací test lítiovej batérie, skladovacej batérie atď.
Funkcie a výhody
Ultra vysoká integrácia, jedno zariadenie s až 12 kanálmi

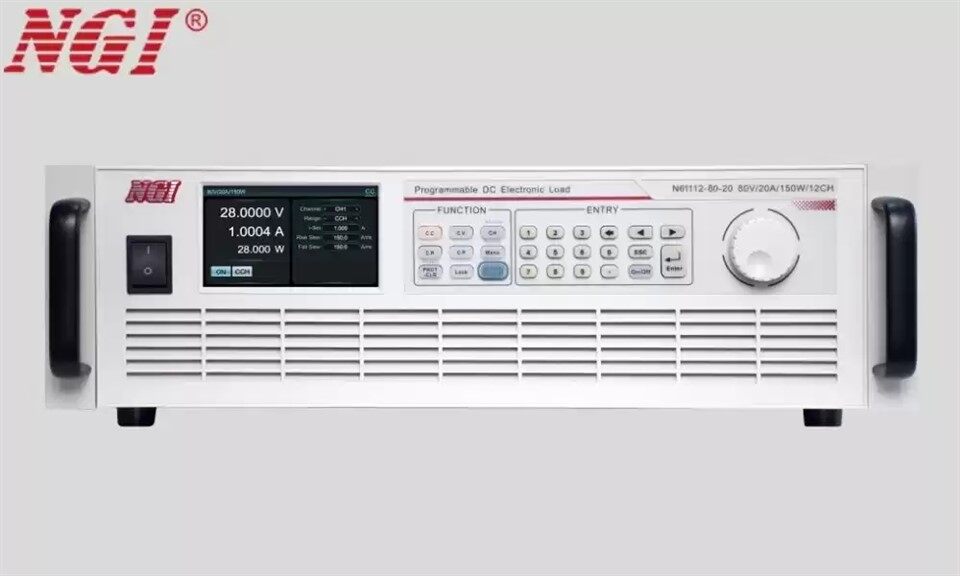

Elektronické zaťaženie DC série N61100 podporuje až 12 kanálov v jednom zariadení. Každý kanál je elektricky izolovaný. Môže sa ovládať osobitne a súčasne sa dá ovládať až do 120 kanálov. Ultra vysoká integrácia v aplikáciách s viacerými kanálovými testovacími systémami znižuje náklady na testovanie a povolanie prístrojov pre používateľov. V kombinácii s rýchlosťou čítania až 5 ms je možné výrazne zlepšiť účinnosť testu.
Režimy prevádzky
Séria N61100 podporuje nielen štyri základné režimy CC, CV, CP a CR, ale tiež podporuje štyri kombinované pracovné režimy CV+CC, CR+CC, CV+CR, CP+CC. Režim CR+CC, je vhodný na napájanie zdroja zdroja, ktorý zabraňuje predchádzajúcej súčasnej ochrane počas zapnutia. CV+CR režim môže nahradiť funkciu VON. Režim CV+CC môže simulovať proces konverzie pracovného režimu nabíjania batérie. Používatelia si môžu podľa svojej testovacej aplikácie vybrať rôzne režimy prevádzky.
Simulácia LED svetla na testovanie hnacieho výkonu LED
Elektronické zaťaženie má funkciu simulácie LED svetla. Ako je znázornené na obrázku, ekvivalentný obvod LED je na spojenie odporu RD s zdrojom napätia VF v sérii. Jeho krivka IV je rovnocenná s tangensom skutočnej nelineárnej IV krivky v prevádzkovom bode (VO, IO).
V režime LED musia používatelia nastaviť tri parametre, aby simulovali skutočné podmienky načítania LED svetla, vrátane hodnoteného výstupného prúdu hnacieho výkonu LED, prevádzkového napätia LED a koeficientu odporu.
Test OCP (nad súčasnou ochranou)
Počas testu OCP sa N61100 načíta v režime CC a skontroluje, či je napätie DUT nižšie ako koncové napätie. Ak je nižší, N61100 zaznamená ako výsledok testu súčasný zaťažovací prúd a zatvorí vstup na zastavenie testu. Ak je napätie DUT vyššie ako koncové napätie, N61100 zvýši nakladací prúd, až kým nie je napätie DUT nižšie ako koncové napätie alebo dosiahne maximum. nakladací prúd.
